Brève introduction

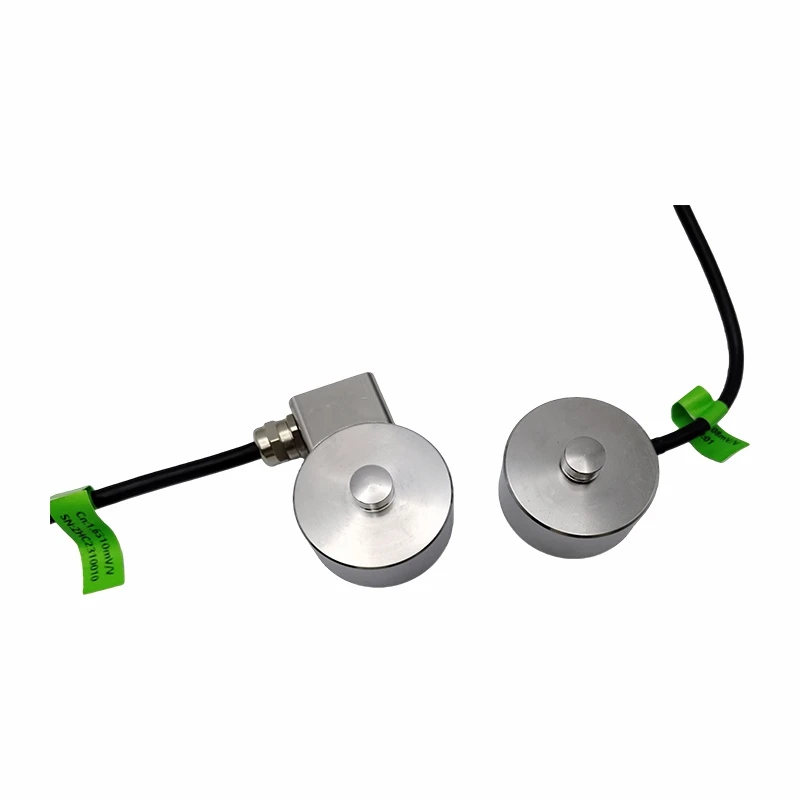

La cellule de pesée Micro est un capteur de pesée ultra-compact conçu pour une détection précise de la force dans les applications où l'espace est extrêmement limité.
Fonctionnalité
1. Résolution et linéarité exceptionnelles même à faible plage de force.
2. Dimensions compactes qui permettent une installation transparente dans des instruments délicats ou des appareils portables.
3. La cellule de pesée Micro offre des performances stables à différentes températures et niveaux d'humidité.
Spécification de base
| Plage de charge | 50N-50KN |
| Sortie nominale (mV/V) | 1,5 ± 20 % mV/V |
| Erreur complète | ±0,1 % PE |
| Résistance d'entrée/sortie (Ω) | 700±30/700±5 |
| Longueur de spécification du fil | Φ5,4 X 3M ou personnalisé sur demande |
| Méthode de câblage | Rouge --------Excitation+ Noir-------Excitation- Vert ----- Signal + Blanc -------Signal- |
Application
La cellule de pesée Micro est intégrée aux pinces robotiques de précision des systèmes d'emballage automatisés pour vérifier le poids du produit en temps réel, améliorant ainsi la fiabilité du processus et réduisant le gaspillage de matériaux.
Modèle ZH-Spécifications détaillées WC102
|
Capacité |
50N-50KN |
Matériel |
Acier inoxydable |
|
Sortie nominale (mV/V) |
1.5± 20% |
Non-linéarité |
±0,1 % PE |
|
Hystérèse |
±0,1 % PE |
Répétabilité |
±0,1 % PE |
|
Fluage (30 min) |
±0,1 % PE |
Solde nul |
± 2,00 % PE |
|
Effet de la température sur zéro |
±0,05 % FS/ 10 degrés |
Effet de la température sur la sortie |
±0,05 % FS/ 10 degrés |
|
Résistance d'entrée (Ω) |
700± 30 |
Résistance de sortie (Ω) |
700±5 |
|
Résistance d'isolation |
Supérieur ou égal à 5000MΩ |
Tension d'excitation |
5V-15V (CC) |
|
Plage de température compensée |
- 10~+50 diplôme |
Plage de température de fonctionnement |
-20~+60 degrés |
|
Surcharge autorisée |
120% FS |
Chargement de rupture |
200% FS |
|
Câble |
Φ5.4 X 3M Ou personnalisé sur demande |
Code couleur du câble |
Entrée : rouge + noir- Sortie : vert + blanc- |

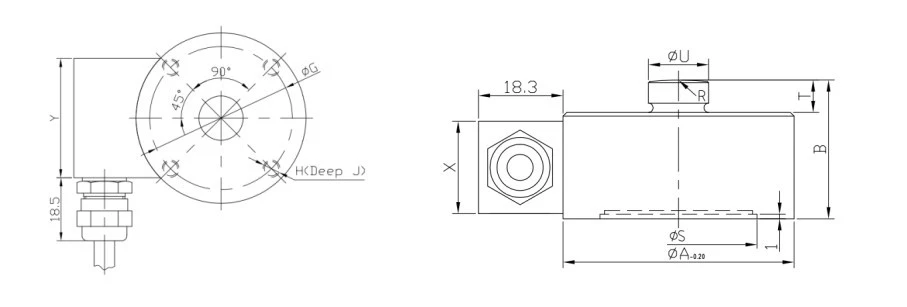

Schéma de principe
Tableau des tailles spécifiques
|
Charge nominale (N/KN) |
φA |
B |
φG |
H |
J |
R |
φS |
T |
φU |
X |
|
50N-1KN |
50 |
30 |
42 |
4×M5 |
7 |
60 |
34 |
7 |
13 |
20 |
|
2KN-5KN |
90 |
48 |
70 |
4×M10 |
12 |
100 |
55 |
12.5 |
25 |
30 |
|
10KN-20KN |
115 |
60 |
90 |
4×M12 |
16 |
160 |
68 |
12.5 |
32 |
30 |
|
50KN |
155 |
90 |
125 |
4×M16 |
20 |
300 |
97 |
15.5 |
44 |
30 |
